BD331系列高性能恒压供水专用变频器

BD331系列高性能恒压供水专用变频器是一款为工厂、小区恒压供水及市政建设等需要恒压控制的专用型变频器。采用32位DSP全数字控制系统和先进的矢量控制算法，实现高性能PID、高精度的泵类负载驱动控制，在提高产品的可靠性和环境适应性的同时，强化了客户易用性和行业专业化的设计，功能更优化、应用更灵活、性能更稳定。

应用范围：

● 城乡住宅小区恒压供水
●  城市集中供热供水
●  工矿企业生产用水、循环用水、工业锅炉供水系统等
●  一拖多恒压供气，中央空调

● 水处理、给水加压泵站、恒压输油系统等


产品特点 规格参数 视频展示 经典案例 资料下载

　　◆ 两种速度控制方式：无PG矢量控制（SVC）、V/F控制
　　◆ 无PG矢量控制（SVC）启动转矩：0.5Hz时可达150%
　　◆ 8段简易PLC功能、多段速控制和PID控制
　　◆ 支持多种频率设定：数字设定、模拟量设定、PID设定、RS485通讯设定
　　◆ I/O端子可自由编程，根据用户需要组合出多种工作模式
　　◆ 具备跳跃频率控制功能，可有效抑制机械共振，使系统更加稳定可靠
　　◆ 具备瞬时掉电保持功能，可避免因瞬时掉电停机而影响生产
　　◆ 过转矩检测功能
　　◆ 自动电压调整功能，有效解决大功率电机低频振荡问题
　　◆ 提供多种故障保护功能：过流、过压、欠压、过热、过载、缺相等全方位实时监控保护，确保安全运行
　　◆ 高压力到达检测、低压力到达检测、睡眠/苏醒功能、缺水报警功能、消防巡检功能等
　　◆ 多种控制模式：可实现单泵、多泵等模式控制功能
　　◆ 定时轮换控制，可有效防止泵锈死




技术参数


◆ 输入电压：1AC220V±15%  3AC220V±15%  3AC380V±15%
◆ 功率范围：220V级：1.5kW~93kW，380V级：1.5kW~315kW
◆ 输出频率范围：0~200Hz
◆ 输入频率47~63Hz，功率因素≥95%

◆ 控制方式：无PG矢量控制、V/F控制
◆ 三种V/F曲线可选择：直线型、多点用户自定义型和多次幂型
◆ 运行指令来源：面板给定、端子给定和RS485通讯给定
◆ 频率给定来源：面板数字给定、模拟量给定、RS485串行通讯给定、多段速简易PLC给定、PID给定等
◆ 过载能力： 120%额定电流60s、150%额定电流10s
◆ 启动转矩：无PG矢量控制（SVC）0.5Hz/150%
◆ 调速范围：无PG矢量控制1：100（SVC）
◆ 载波频率：1.0kHz~15.0kHz，并可根据温度和负载特性进行自动调整
◆ 频率分辨率：数字量给定为0.01Hz，模拟量给定为最高频率乘以0.1%

◆ 专用型恒压供水软件算法
◆ 内置过程PID：方便实现过程量（压力、温度、流量等）的闭环控制
◆ 自动电压调整：当电网电压波动时能自动保持输出电压的恒定
◆ 输入输出端子：6路DI输入端子，可扩展端子4路，其中含一路高速脉冲端子；
                  1路数字输出端子，2路继电器输出端子和1路可扩展高速脉冲端子；
                  模拟输入输出各2路，同时可扩展2路
                  选配件：恒压供水控制卡
◆ LED可显示设定频率、输出频率、输出电压、输出电流等参数

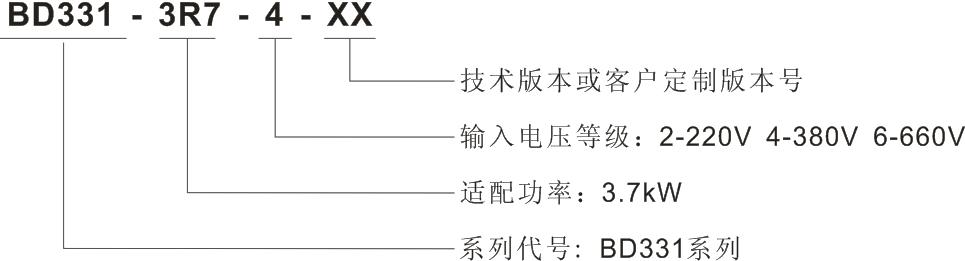

选型表

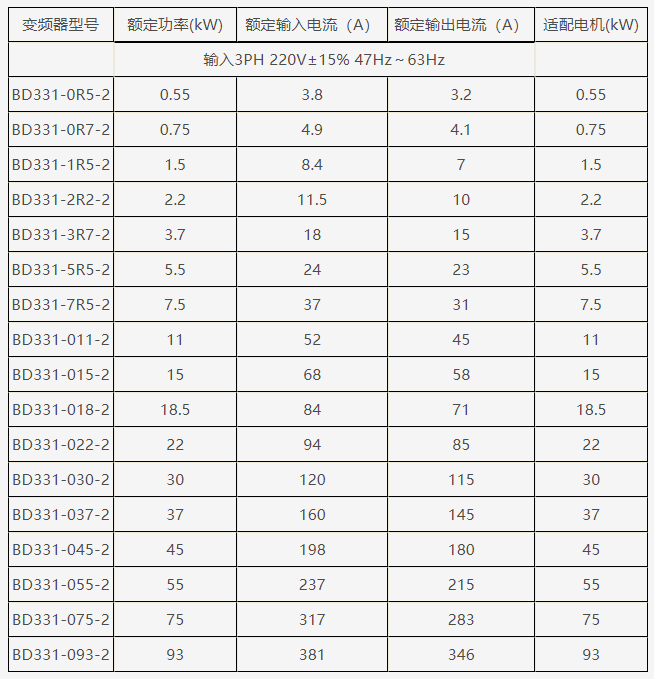

l AC220V系列额定参数：

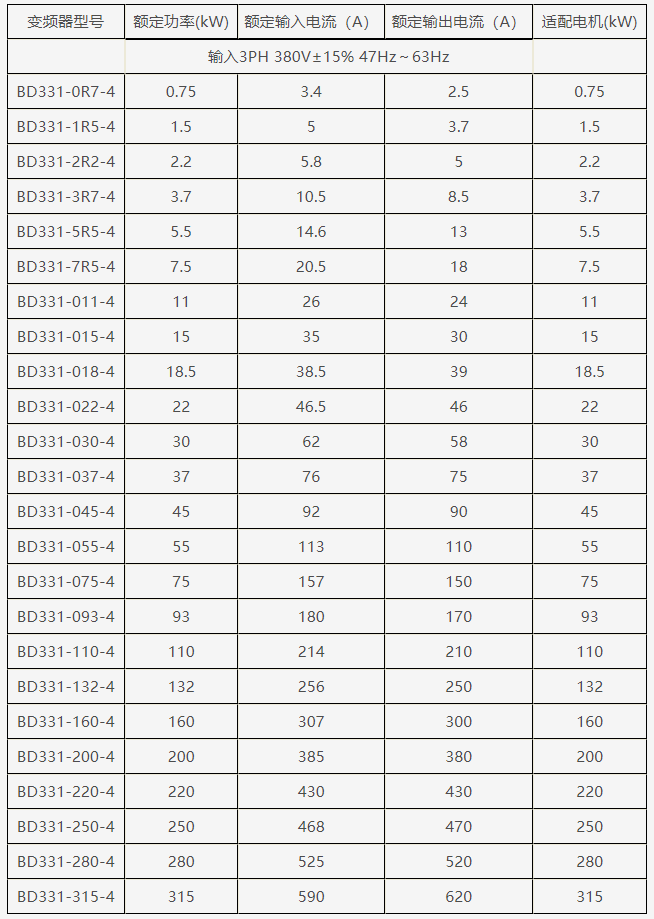

l AC380V系列额定参数：
