凌in行业 | H1系列变频器在高速切削上的应用

发布者:fuling 2022.07.21




       H1系列变频器是富凌公司基于易用、易调试、易定制的行业应用需求,自主研发的新一代变频器,适用于异步电机、永磁同步电机、高速电机等,能以最高频率4000Hz运行。


引言




       现代化机械加工的发展趋势越来越多地倾向于高速切削加工。加工生产时,生产节拍的进步和加工时间的缩短日趋重要,相应地要求变频器高频化运行。H1系列变频器内置高频化矢量控制,适合于各种钻、铣高速加工,在特殊的使用条件下还适合于各种磨削加工,同时还可在磨削过程中对砂轮进行修整。




富凌H1系列


系统介绍






       某型号切削机要求主轴在2000Hz (120000rpm/min)进行高速切削,以获得高光洁度与平整度。

        H1系列变频器连续工作的性能好,在宽范围内保持低转速波动,适合进行切削加工。


高速电机参数:

额定功率:11kW

额定电压:380V

额定电流:23A

额定频率:2000Hz

额定转速:120000rpm

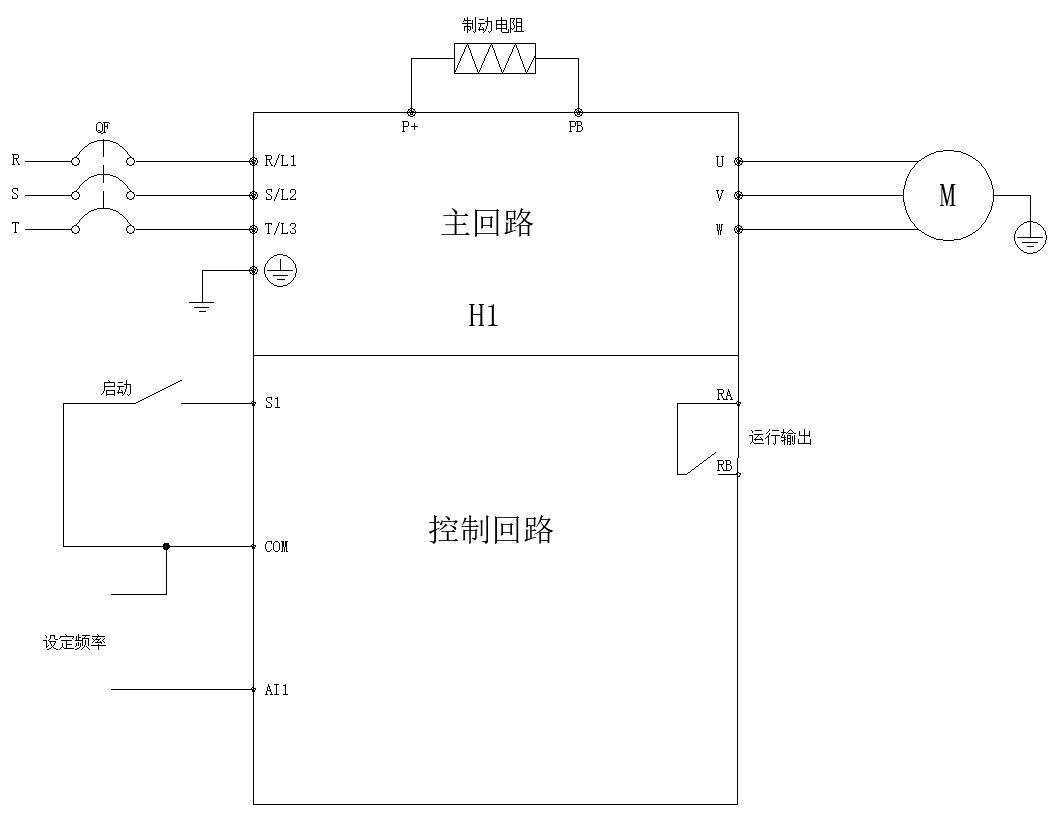

原理图

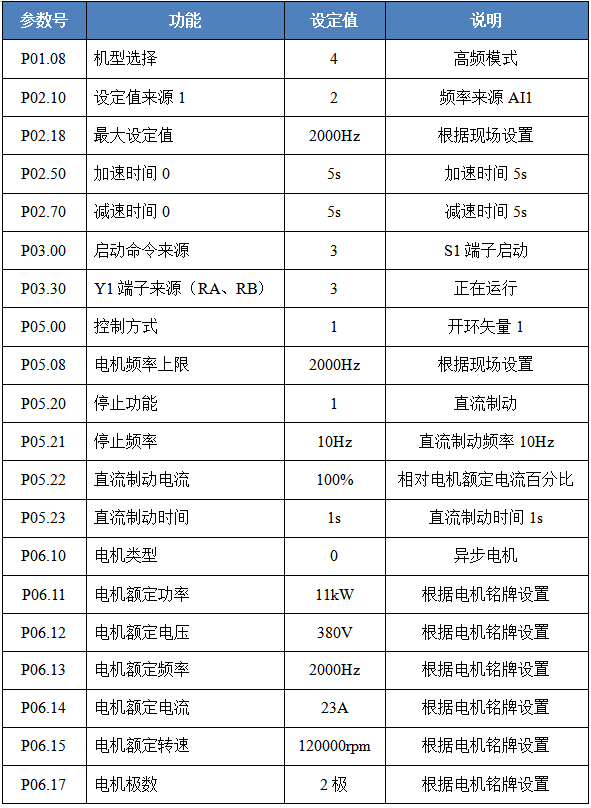

调试参数




现场应用





富凌H1系列变频器应用现场

总结





       H1系列变频器采用先进无速度传感器矢量控制技术,运行频率最高可达4000Hz,完全满足高速切削需求。内置PLC功能极大扩展使用范围,降低应用成本,能快速适配不同需求应用现场。
