摘要：本文介绍了富凌变频器在龙门吊上的应用，讨论了龙门吊的控制系统和功能要求及富凌BD550系列变频器的在龙门吊上的优越性能。关键词：富凌变频器 龙门吊

一、 富凌BD550变频器概述

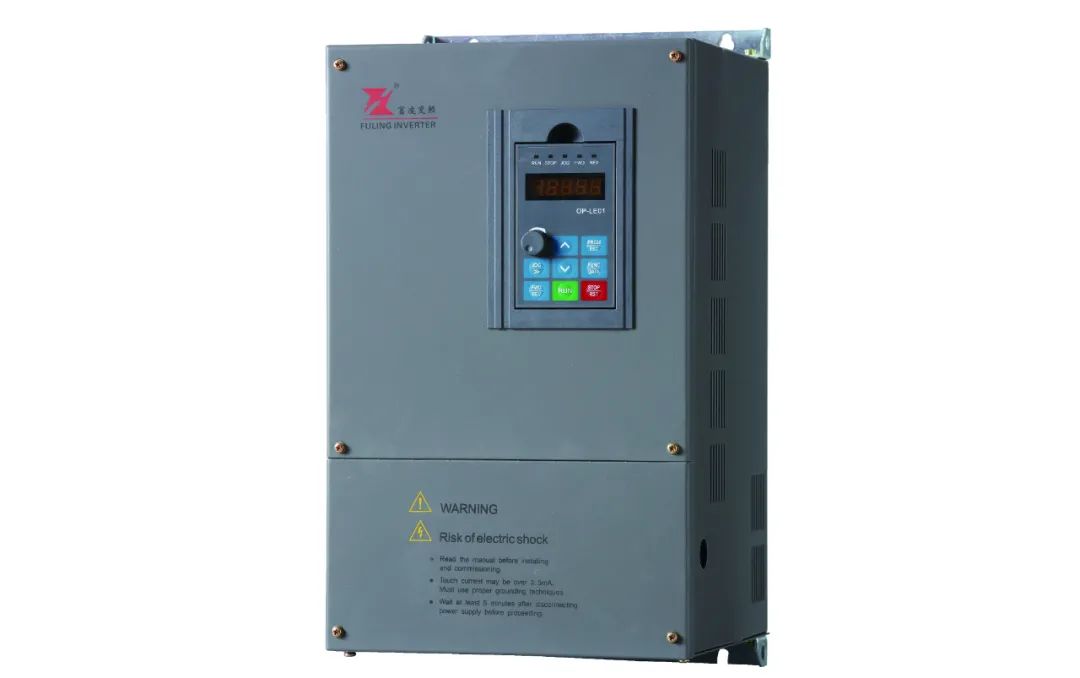

富凌BD550高性能矢量变频器是一款专门针对起吊行业设计的专用型变频器，其主要特点是启动力矩大，冲击电流小，低速转速平稳、电机噪音低等特点，广泛应用在行车、塔吊、龙门吊、电动葫芦、电梯、绞车等升降性负载上，得到了用户的一致认同和好评。

二、 变频器选型

1.龙门吊主机

龙门吊要求在提升重物、降落重物时运行都应该平稳，对变频器的启动转矩要求大，且不能出现溜钩。因此变频器在选型的时候一定要比电机扩大一个功率等级进行选型。

例如：主电机功率是37KW/380V，那变频器选择BD550-0450-4（45KW）。

吊桥在下放重物时电机一直处于发电制动状态，而电机发出的电能经电缆线反馈给变频器，使变频器直流母线电压升高。因此必须给变频器配上制单元和制动电阻。必须将电动机产生多余的电能消耗掉，防止变频器产生过压保护使设备无法正常使用，由于重物在下降过种会产大量的再生电能，所以制动单元和制动电阻造型要按同规格变频器放大两档选型。

2.龙门吊行车电机

    在一台变频器带多台电机的情况下（吊机移动电机）。所选的变频器额定电流应为电机额定电流总和乘以1.2倍以上。因在移动应用中，要求变频器加减速时间都比较快，如变频器功率选择小了或没有一点余量变频器将很容易产生报警。

变频器在快速减速过程中电机一直处于发电状态，因此必须给变频器配上制单元和制动电阻。必须将电动机产生多余的电能消耗掉，防止变频器产生过压保护使设备无法正常使用，制动单元和制动电阻造型以按同规格变频器放大一档选型。

三、接线图与参数

接线示意图

参数设置

        A1-2=2    无PG矢量控制模式

        B1-1=0    运转频率指令来自键盘

        B1-2=1    运转指令来自控制端子

        C1-1=5   加速时间

        C1-2=5   减速时间

        C1-10=0   加/减速时间设定单位0.1秒

        E1－04＝50.0，E1－06＝50.0   电机基本频率

        H1-1=1   正转运行

        H1-2=2    反转运行

        H1-3=15   紧急停用

        H1-4=14   异常复位

        H1-5=12   正转点动

        H1-6=13   反转点动

        H2-1=0    运行中

        H2=2=10   故障报警

调试中注意问题：

1．行车、龙门吊属于特种设备，其操作规范要求及其严格。运行操作与维护等作业务必遵照其特种作业的规范要求。

2．变频器的启动频率与停车频率一定要和机械抱闸制动频率相一致，避免在启动与停车时变频器跳保护或溜钩下坠现象，也可以在启动、停车时加直流制动，避免吊笼下坠。

四、使用变频器的优点：

1．软启动

    相比工频起动方式，采用BD550变频器控制可以减小电气和机械部分的震动和冲击，使起吊十分平稳。

2．软停车

    配合制动单元，制动平稳精确，无“溜车”现象。

3．高启动转矩

    采用高性能矢量控制模式，转矩提升可调，低频段提供稳定高输出转矩。

4．安全性和可靠性

通用使用变频调速，使电机实现平稳操作，提高运行效率，改善超负荷作业，消除起制动冲击，减少电气维护，降低电能消耗。同时具有完善的安全保护功能，如过电流、过电压、过转矩、欠电压和输入缺相保护，以及变频器超温、过载、电动机故障保护等，使整个电控系统的可靠性、安全性得到保证。无极调速技术有效的解决了机构的传动冲击，延长了齿轮、滚轮、轴承、齿条的使用寿命。

5. 提高设备使用寿命，降低设备维护成本

使用变频调速使设备起动电流限制在额定范围内，消除了原来工频起来时对电网、进线变压器以及机械的冲击，大大提高了这些电气设备的寿命，降低了维护成本，为企业带来长远的受益。

6．良好的经济性

（1）效率高；在使用继触器控制时由于升速太快，往往要反复的启停才能拿完成一项目任务，而使用变频调速可以一步到位。

（2）节能；升降机速度高了，功率大了，但与传统产品相比，能耗却下降了20%以上。

（3）设备投入及维修费用下降。同型号非调速升降机，每年至少要更换四次齿轮和制动盘以及若干个接触器。而用此项技术，齿轮可少换50%，齿条寿命延长一倍，制动器使用可达十年，既节约了维修所要占用的工作时数，每年又可节约可观的维修费。

五、结束语

现代先进的交流变频调速技术在升降机电力拖动系统中的应用，不仅使行车、龙门吊等起吊行业整个电气系统的设计简单、可靠，整个系统始终处于安全运行状态，而且可以通过变频器故障查询功能迅速排除系统故障。在起停过程中，几乎感觉不到机械系统之间的冲击，大大提高了升降机运行过程中的平稳性，为企业和社会节省了大量的电能，极大地提高了工作效率。相对传统施工升降机效率提高30%，能耗降低30%，取得良好的综合效益，得到了客户的好评。因此变频调速在整个起吊行业具有很好的推广应用价值。
